★标准:High-Definition Multimedia Interface Specification Version V1.4a.
★带网络功能HDMI线结构为:5P+4C,不带网络功能HDMI线结构为:4P+7C.
★导体使用单根或绞合30~26AWG裸铜丝, 铜丝依据标准:GB/T 3953-2009生产及检验.
★信号对绝缘使用发泡PE, 在生产中使用欧勒测径仪及电容监控仪监控全程, 确保高频性能满足要求.
★环保PVC外被。
0760- 86731989(8线）
印字：
带网络功能HDMI线印字: HIGH SPEED HDMI CABLE WITH ETHERNET
不带网络功能HDMI线印字:HIGH SPEED HDMI CABLE
电气性能：
·特性阻抗:100±10Ohm.
·眼图测试满足HDMI V1.4b cat.2要求.
·网络对衰减：
0.3-10MHz:<-1.6dB
10-100MHz:<-5dB
100-200MHz:<-7.1dB
应用：
适用于数码电视, DVD播放机, 机顶盒以及其它数码视听产品.

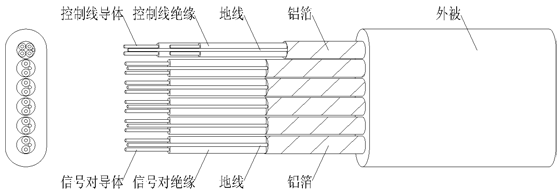

HDMI扁线产品构造：
| 规格AWG | 结构 | 导体(mm)根数/外径 | 绝缘(mm)材料/外径 | 屏蔽 | 外径(mm) |
30 | 5P | 1/0.25Cu | 0.75FPE | 地线+铝箔 | 13.3*3.4 |
| 4C | 1/0.25Cu | 0.55HDPE | 地线+铝箔 | ||
28 | 5P | 1/0.32Cu | 0.93FPE | 地线+铝箔 | 14.0*4.0 |
| 4C | 1/0.32Cu | 0.7HDPE | 地线+铝箔 | ||
26 | 5P | 1/0.41Cu | 1.18FPE | 地线+铝箔 | 14.3*5.5 |
| 4C | 1/0.32Cu | 0.70HDPE |
·产品规格可根据客户要求订制.
