★ 标准:DDWG Specification Version V1.0.
★ 单通道信号对为4对, 双通道信号对为7对.
★ 导体使用单根或绞合30~24AWG裸铜丝, 铜丝依据标准:GB/T 3953-2009生产及检验.
★ 信号对绝缘使用FPE, 在生产中使用欧勒测径仪及电容监控仪监控全程, 确保高频性能满足要求.。
★ 环保PVC外被。
0760- 86731989(8线）
印字：
E213519 AWM STYLE 20276 80℃ 30V VW-1
电气性能：
·特性阻抗:100±10Ω。
·眼图测试满足标准要求.
应用：
用于数位液晶显示器和电脑主机之间的连接.
高解像电视及等离子电视和DVD播放机之间的连接.

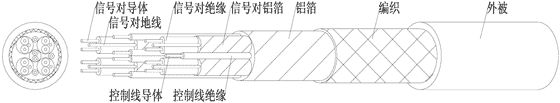

DVI线产品构造：
| 规格AWG | 结构 | 导体(mm)根数/外径 | 绝缘(mm)材料/外径 | 信号对屏蔽 | 总屏蔽 | 外径(mm) |
30 | 5P | 1/0.25Cu | 0.75FPE | 地线+铝箔 | 铝箔+ 金属编织网 | 6.5 |
| 4C | 1/0.25Cu | 0.55HDPE | ||||
28 | 5P | 1/0.32Cu | 0.93FPE | 地线+铝箔 | 铝箔+ 金属编织网 | 7.5 |
| 4C | 1/0.32Cu | 0.7HDPE | ||||
26 | 5P | 1/0.41Cu | 1.18FPE | 地线+铝箔 | 铝箔+ 金属编织网 | 8.5 |
| 4C | 1/0.32Cu | 0.7HDPE | ||||
24 | 5P | 1/0.511Cu | 1.47FPE | 地线+铝箔 | 铝箔+ 金属编织网 | 10.5 |
| 4C | 7/0.16Cu | 0.8HDPE |
·产品规格可根据客户要求订制.
