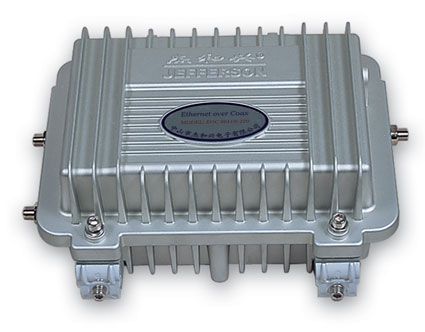

EOC6611N是同轴电缆双向数据传输接入系统的接入汇聚设备, 通过有线电视同轴电缆线传输和接收以太网信号，可以使原有的同轴电缆网络以很低的投资升级成为一个电信级的可运营、可管理的宽带接入网络。

       EOC6611N是将ONU（或光电转换器）输出的标准的以太网信号调制成可以在同轴电缆上传输的射频信号通过采用OFDM技术使其能够在复杂的网络环境中进行可靠的数据传输。

       EOC6611N是将ONU（或光电转换器）输出的标准的以太网信号调制成可以在同轴电缆上传输的射频信号通过采用OFDM技术使其能够在复杂的网络环境中进行可靠的数据传输。

        EOC6611N在同轴网络上提供上下行对称的100Mbps（共200的带宽）的接入带宽，占用 30MHz以下的低频带，有效避免了和现有CATV 系统频率占用上的冲突，减少相互之间干扰。而且支持现有的树型和星型CATV网络，具有传输距离长，网络适应性好，带宽高等优点，是广电系统部署数据网络的有力武器。

特点

提供1个SC光纤接口，为数据提供上下行通道。

支持下挂253个EOC多媒体终端。

提供1路独立的EOC通道（即一路CATV输入、一路CATV+数据输出）另外单独一路数据输出为其他支路提供数据信号。

采用B3G/4G通信的核心技术OFDM，符合通信技术发展主流，符合国际标准和国家标准（起草中）。

技术适应网络，网络零改造。整个方案无须进行电缆双向改造，工程施工量小，充分利用原有投资，建设周期短，能迅速抢占市场。

头端设备移到了光节点，用户终端射频回传信号只在电缆内汇集，在光节点处截止，不在光缆中传输，彻底解决回传噪声汇聚的问题。

采用OFDM自适应调制技术。对电缆分配网内的噪声、干扰和时变性可自适应匹配，可以在恶劣信号环境下稳定可靠连接，不掉线，同等环境下通信稳定性大大优于CMTS方案。

安装简单，不需要复杂的信号调试，对安装维护人员的要求不高。

网络汇接点前移，头端设备简化，头端设备成本远低于CMTS。

根据光纤网络和同轴电缆网络的自然物理属性分界，接入网和光纤传输网的具有明晰的界面和层次。在不改变网络构架的前提下，电缆接入网和光纤传输网可以各自独立地采用更新的技术发展升级，而不会相互影响、制约，与现有网络产品和技术无缝连接，为未来整个网络的性能提升保留了足够的空间。

技术指标

电特性

接口：提供1个SC光纤接口（或一个标准以太网接口）

3个螺纹Cable接口

2个AC60V外接电源接口（或1个AC220V）

指示灯：CAB(Cable)

LAN (Ethernet口)

PWR(电源)

射频接口类型：公制F头母座

射频输出阻抗：75Ω

电源：AC100-250V或同轴电缆60V供电

功耗：＜5W

射频链路指标

射频占用率：7～30MHZ

射频输出功率：100-106dBuv

射频接收灵敏度： -50dBm

传输距离： 约700米（在同轴电缆上）

调制模式：OFDM 1024/256/64/16/8-QAM, QPSK, BPSK ROBO

数据链路指标

遵循标准:：IEEE 802.3, IEEE 802.3x,IEEE 802.3u Auto MDI (X)

上下行协议： EOCMA

转发速率 ： 200Mbps

加密方式： 128-bit AES 加密

环境参数

外形尺寸 ：（毫米） 270长）×200（宽）×110（高）

工作温度 ：0～40 摄氏度

存储温度： -10～70摄氏度

工作湿度： 20%～85%非凝露

存储湿度：10%～90%非凝露
