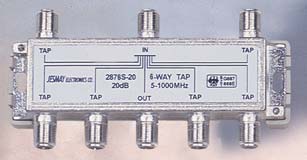

★ 锌合金压铸外壳，表面镀锡处理。
★ 采用全锡封方式，屏蔽度：5-1000MHz≥100dB。
★ 体积小，重量轻。
★ 微带电路设计，性能指标优。
★ 安装简单，两边孔位用来固定主体。
★ 表面喷漆处理，防氧化、不变色。
0760- 86731989(8线）
 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 27 | 30 | 32 | |
分支损耗偏差dB | ±1.5 | |||||||||||
插入损耗IN-OUT(dB) | 4-550MHz | - | 3.5 | 2.7 | 2.0 | 1.4 | 1.0 | 1.0 | 0.7 | 0.7 | 0.7 | 0.7 |
550-750MHz | - | 3.8 | 3.3 | 2.5 | 1.9 | 1.7 | 1.2 | 0.8 | 0.8 | 0.8 | 0.8 | |
750-1000MHz | - | 4.1 | 3.5 | 2.8 | 2.3 | 2.0 | 1.4 | 0.9 | 0.9 | 0.9 | 0.9 | |
反向隔离度TAP-OUT(dB) | 4-550MHz | - | 27 | 27 | 27 | 30 | 32 | 35 | 32 | 30 | 35 | 35 |
550-750MHz | - | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | |
750-1000MHz | - | 24 | 24 | 24 | 25 | 28 | 28 | 28 | 28 | 30 | 30 | |
相互隔离度TAP-TAP(dB) | 4-550MHz | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
550-750MHz | 25 | 24 | 24 | 24 | 24 | 25 | 25 | 25 | 25 | 25 | 25 | |
750-1000MHz | 24 | 23 | 23 | 23 | 23 | 24 | 24 | 24 | 24 | 24 | 24 | |
反射损耗IN/OUT/TAP(dB) | 5-550MHz | 19 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
550-750MHz | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | |
750-1000MHz | 17 | 17 | 16 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | |
尺寸mm | 118*60*17 | |||||||||||
重量g | 115 | |||||||||||
